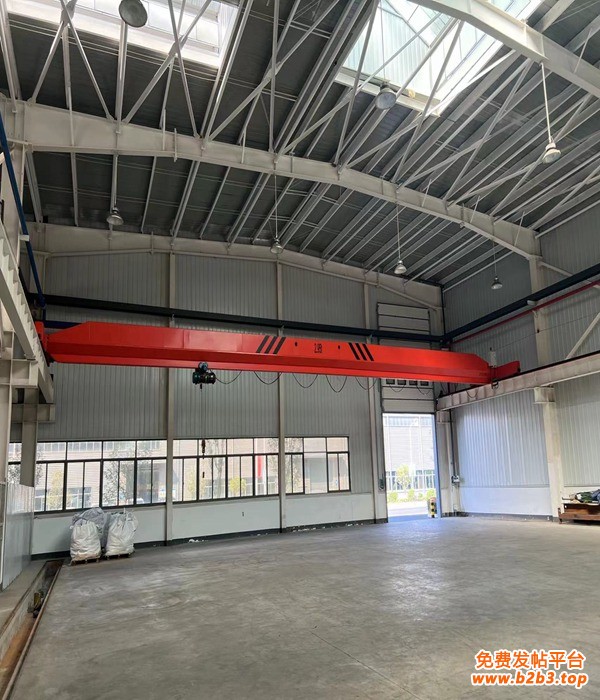

一、结合设计的核心目标与优势

核心目标

功能互补：利用单梁行车的水平 / 垂直移动能力，搭载磁力吊的无接触吸附功能，实现导磁工件的 “即吸即走、即停即放”；

效率提升：省去传统吊钩的人工挂卸环节，单批次物料搬运时间缩短 60% 以上（如 5 吨钢板搬运从 3 分钟缩短至 1 分钟）；

安全强化：避免吊装过程中因绳索断裂、挂钩滑脱导致的工件坠落风险，同时减少人工干预带来的操作失误。

核心优势

无损伤搬运：磁力吊通过磁场吸附工件，避免吊钩对工件表面的机械损伤，适用于高精度加工件（如汽车覆盖件模具）；

多规格适配：通过调整磁力吊的磁极布局或更换模块，可适应不同尺寸、厚度的导磁工件（钢板厚度范围 5-100mm）；

环境兼容：在高温（≤200℃）、粉尘等恶劣环境中稳定工作，优于传统吊具的耐候性。

二、结构整合设计关键技术

1. 机械连接系统设计

（1）吊装接口模块化

主粱集成支架：在单梁行车的电动葫芦下方设计法兰式接口，采用高强度螺栓（8.8 级以上）固定磁力吊主体，接口承重能力为额定载荷的 2 倍以上（如 5 吨行车配备 10 吨级接口）；

缓冲减震结构：在接口处加装橡胶减震垫（硬度 60 邵氏 A），吸收行车启停时的惯性冲击，减少磁场波动对吸附稳定性的影响。

（2）磁力吊本体优化

轻量化设计：采用钕铁硼永磁材料（剩磁≥1.2T）替代传统铁氧体，在同等吸力下重量减轻 40%（如 5 吨吸力的永磁吊从 200kg 降至 120kg）；

磁极阵列可调：通过旋转式磁极挡板，实现 “全磁路”（强吸附）与 “半磁路”（轻吸附）模式切换，适应不同厚度工件（如薄钢板采用半磁路避免过度吸附导致变形）。

2. 电气控制系统融合

（1）联动控制逻辑

吸附 - 移动互锁：行车操作面板增设磁力吊控制旋钮，需先确认 “吸附完成” 信号（通过压力传感器检测），方可启动行车移动；卸载时需先停车，再断开磁力吊电源（电磁式）或旋转消磁（永磁式）；

状态实时监控：在行车电控柜中集成磁力吊状态模块，通过 LED 屏显示吸附力数值（精度 ±5%）、磁极温度（超过 150℃报警）、电源电压等参数，异常时自动切断行车动力。

（2）安全保护机制

失电保护：电磁式磁力吊配备超级电容（续航时间≥10 分钟），突发停电时维持吸附力直至工件安全落地；永磁式则通过机械锁死装置，防止意外消磁；

过载保护：在吊装接口处安装拉力传感器，当实际载荷超过磁力吊额定吸力的 90% 时（考虑剩磁衰减），行车自动限速（降至 0.3m/s）并声光报警。

三、典型工况适配设计

1. 高温工件搬运（如热轧钢板）

材料升级：磁力吊外壳采用耐高温不锈钢（310S，耐温 1200℃），磁极表面喷涂氧化铝隔热涂层（厚度 0.5mm，热导率≤1.5W/(m・K)），确保在 200℃环境下磁力衰减≤5%；

冷却辅助：内置微型风冷通道，通过行车供电的轴流风机（风量 50m³/h）降低磁极温度，避免长时间高温导致的磁性退化。

2. 不规则工件吸附（如齿轮箱壳体）

柔性磁极设计：采用可变形橡胶磁条（矫顽力≥800kA/m），贴合工件凹凸表面，接触面积提升 30% 以上；

多区域独立控制：将磁力吊划分为 4-8 个独立磁极单元，通过 PLC 单独控制各单元通断电，适应非对称工件的重心平衡（如单侧吸附时关闭对侧磁极，减少无效能耗）。

3. 高洁净度环境（如精密机械车间）

防尘密封：磁力吊边缘采用硅橡胶密封圈（IP65 防护等级），防止铁屑、粉尘进入磁极间隙；吸附面抛光处理（粗糙度 Ra≤1.6μm），避免工件表面划伤；

消磁残留控制：电磁式磁力吊采用双线圈反向消磁技术，残留磁场强度≤5mT（普通消磁技术残留≤20mT），满足精密工件的无磁搬运要求。

四、应用场景与实施价值

1. 典型应用场景

钢铁仓储：用于钢卷、钢板的入库堆垛，单台行车每小时可搬运 30-50 次（传统吊钩式仅 15-20 次），库位利用率提升 25%；

机械加工：在数控车床、冲床间搬运毛坯件与成品，避免人工搬运导致的定位偏差，配合行车的变频调速功能，定位精度可达 ±5mm；

造船行业：吊装船体分段钢板，通过磁力吊的大面积吸附减少局部应力集中，提升焊接前的工件贴合度（缝隙≤2mm）。

2. 实施价值分析

人力成本降低：单班组操作人员从 3 人减至 1 人，年人工成本节约约 30 万元（按 3 班倒计算）；

设备损耗减少：消除吊钩、钢丝绳的磨损更换需求，维护成本下降 40%（年均减少钢丝绳更换 8-10 次）；

安全事故率下降：通过吸附状态实时监控与失电保护，吊装事故率从 0.5 次 / 万小时降至 0.1 次 / 万小时以下。

五、维护与优化方向

1. 日常维护要点

磁性检测：每周用高斯计测量磁力吊表面磁场（测点≥5 处），当平均磁场低于额定值的 90% 时，及时充磁（电磁式）或更换永磁体；

接触面清洁：每次作业后用压缩空气吹扫吸附面，清除铁屑与油污，避免杂质影响吸附效率（杂质厚度≥0.5mm 时吸附力下降 10%）。

2. 智能化升级方向

视觉引导系统：在行车上安装工业相机，通过图像识别工件位置，自动调整磁力吊吸附角度（精度 ±1°），实现无人化搬运；

物联网监控：通过 5G 模块上传磁力吊工作状态（吸附次数、能耗、温度）至云端，利用大数据预测磁极寿命（预测误差≤10%），提前规划维护计划。

结语

磁力吊与单梁行车的结合设计，突破了传统吊装设备的功能边界，通过机械结构创新与电气控制融合，实现了导磁工件搬运的高效化、安全化与智能化。这种 “功能模块 + 基础设备” 的组合模式，为工业起重设备的升级提供了新思路 —— 即在保留成熟机械平台的基础上，通过搭载专业化功能单元，快速响应细分领域的特殊需求。随着永磁材料、智能控制技术的进步，未来结合设计将进一步拓展应用场景，例如与无人行车（AGV）结合实现全自动化仓储，或开发适应曲面工件的柔性磁力吊系统，推动物料搬运技术向更精准、更智能的方向发展。在实施过程中，需根据工件特性（材质、重量、表面状态）选择合适的磁力吊类型（电磁式 / 永磁式）与行车参数（跨度、起升高度），并通过现场调试优化吸附位置与控制逻辑，确保设备性能与工况需求的精准匹配。
