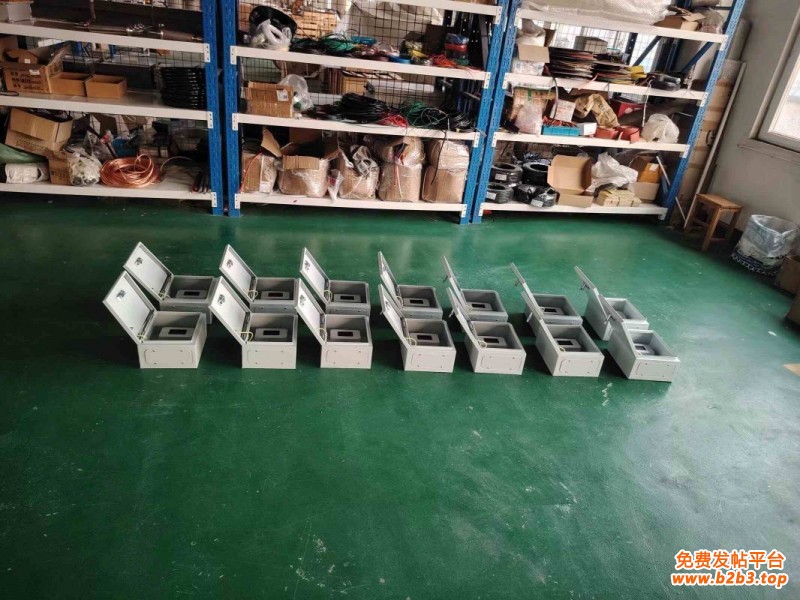

电位传送器用于将已实施阴极保护的埋地金属管道的管地电位换成标准工业信号（4-20mA），便于各级站控系统对设置点的管地电位进行采集、监控和处理。
一、工作原理
电位传送器是一种用于将管地电位换成标准工业信号（4-20mA），的工业测量设备，其核心功能包括信号采集、调理、隔离、转换与传输。其工作原理主要包括以下几个步骤：
1、信号采集与输入：电位传送器接收来自传感器或被测对象的微弱电位信号。输入端采用高阻抗设计，避免对被测信号造成负载影响，确保信号不失真。
2、信号调理与转换：
a. 信号放大与滤波：通过运算放大器将微弱信号放大至适合处理的幅度，并采用低通滤波器消除高频噪声，提高信噪比。
b. 线性化处理：部分传感器的输出信号与测量物理量呈非线性关系，需通过数学补偿实现线性化。
c. 模数转换：内置模数转换器将模拟信号转换为数字信号，便于数字系统处理。
3、电气隔离技术：通过磁隔离、光耦隔离等技术，将测量端与输出端电气隔离，阻断输入与输出之间的电气连接，避免地电位差和电磁干扰，提高信号的稳定性和抗干扰能力。
4、标准化信号输出：将调理后的信号转换为标准信号输出4-20mA电流信号，便于远距离传输和后续处理。
二、应用场景
1、工业阴极保护系统：埋地管道、储罐、海洋平台等金属结构的腐蚀防护。
2、工业自动化与过程控制：压力、温度、液位等参数的监测与控制。
3、环境与生态监测：水质、土壤、大气等参数测量。
4、医疗与生物医学：生物电信号的采集与传输。
5、能源与基础设施：电力系统、长输管线等。长输油气管道中，通过传送器实时传输沿线阴极保护电位，保障管道防腐系统稳定运行。
综上所述，电位传送器凭借其精确的信号转换与传输能力，在多个领域发挥着重要作用。
